箱梁钢模板

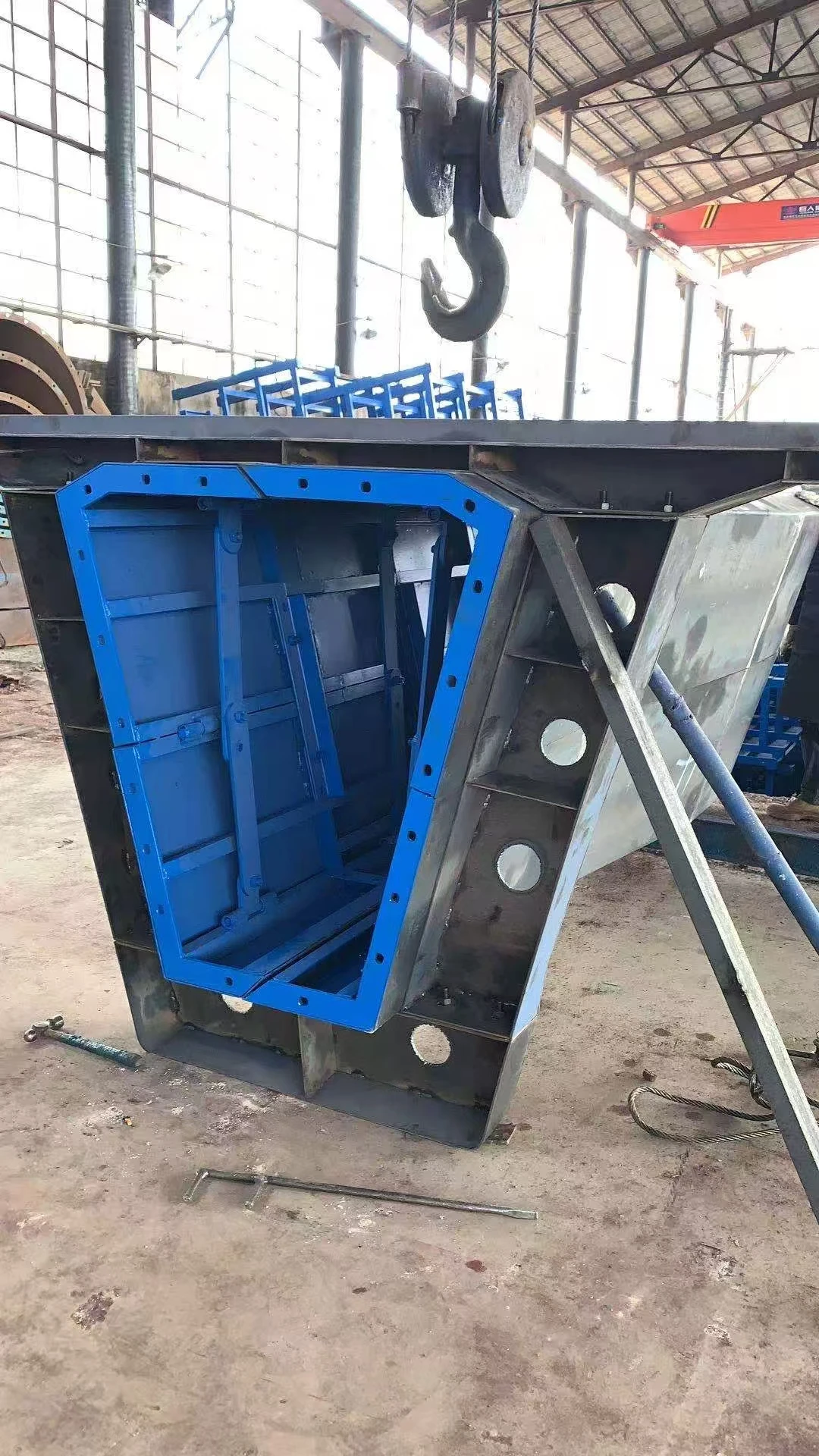

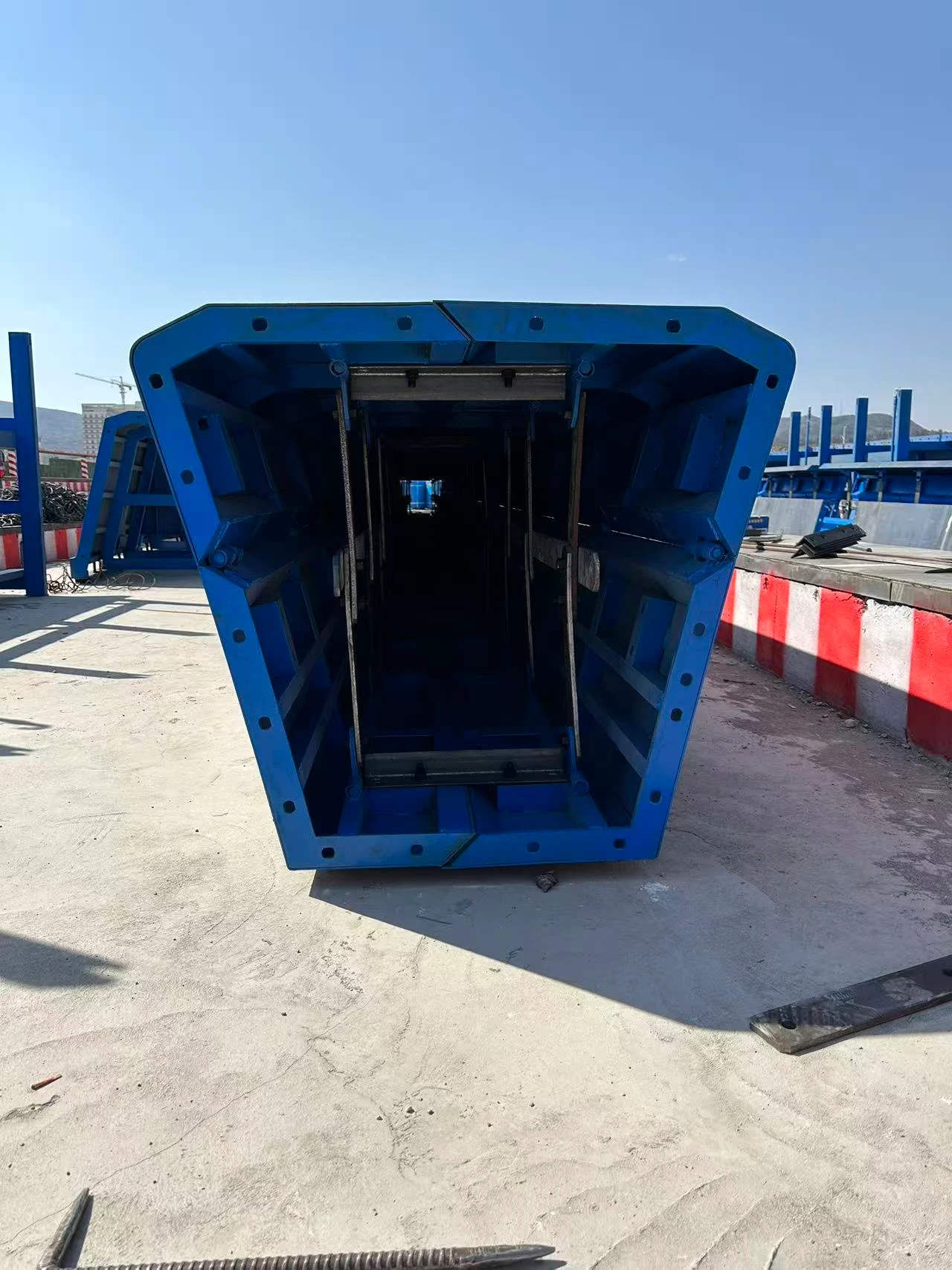

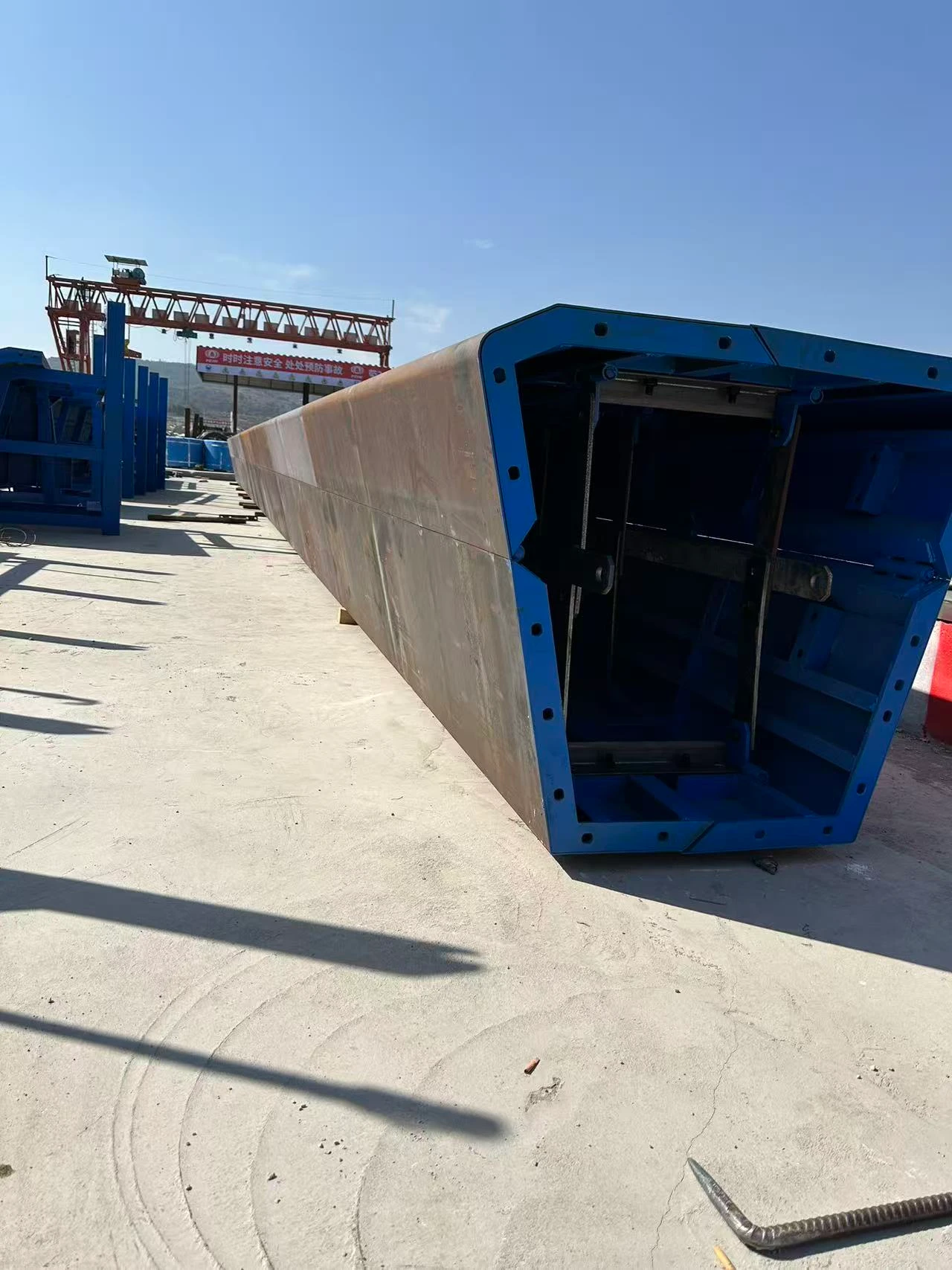

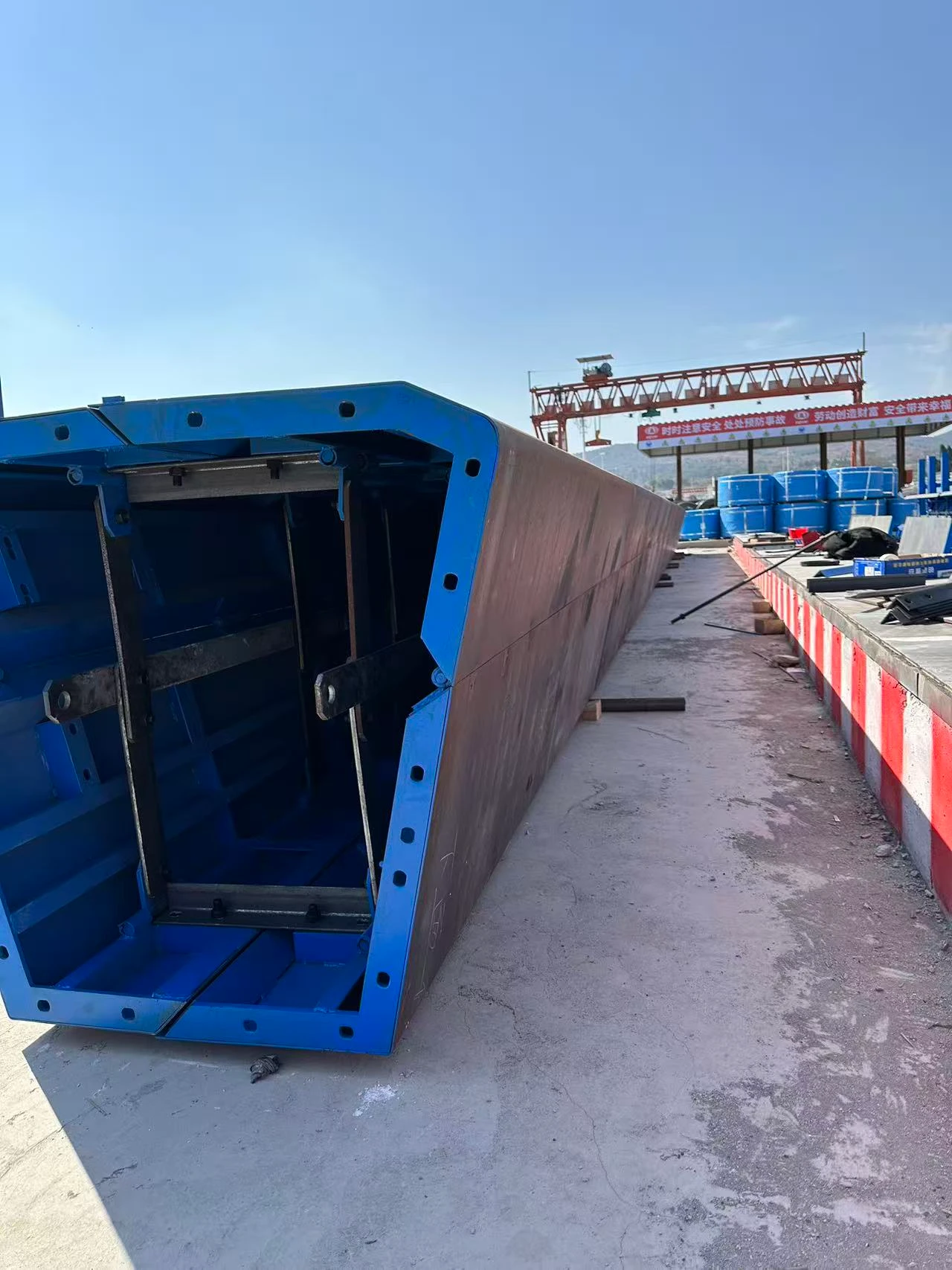

抽拉式箱梁内模用于预制箱形梁的箱室成型，由顶模、左右侧动模与底角模通过铰链、油缸及连杆连接围成内腔；混凝土达到强度后，模板分段折叠收缩、整体纵向抽拉脱出，再转入下一梁位。新航结合箱室净空、变截面与人孔、端部开口条件沟通内模分块与抽拉路径，兼顾抗浮定位与快速脱模。

折叠收缩，整体抽拉脱模：侧模与底角模在油缸、连杆带动下按序向内收拢，脱离混凝土后沿主梁导轨整体纵向抽出，无需在箱室内逐块散拆，脱模用工与耗时更可控。 液压驱动，动作分组联动：顶升、侧向与折叠油缸分组控制，配合限位与导向机构完成合模、撑开与收拢，动作顺序明确、操作集中，减少人为拼拆误差。 抗浮定位，箱室尺寸稳定：浇筑时内模承受浮力与偏载，通过上下对拉、压固与支撑体系定位；腹板厚度、箱室净空与顶板厚度在同一套配模中核对。

请提供箱梁截面与纵向图、箱室与人孔尺寸、预应力及预埋图、台座布置与浇筑工艺。内模分块、液压配置、抽拉方向与牵引方式需根据方案确认。
